简介

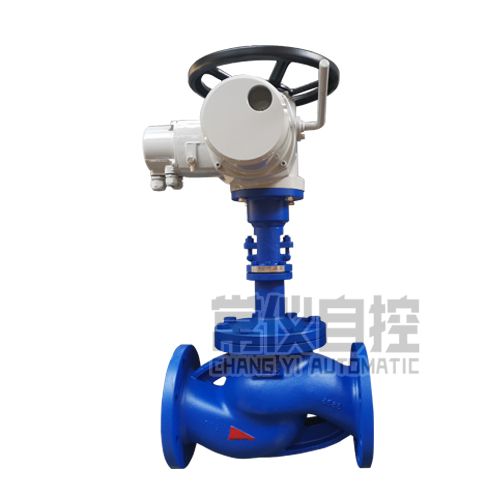

波纹管电动截止阀常用于蒸气或导热油的管路上，对密封要求更高的工况。

电动波纹管截止阀结构特点与用途：

　   截止阀系列尽量安装于水平的管路上，安装于垂直的管路可能会影响使用寿命。

　　截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点，耐温-20~425℃，特殊温度范围可做特殊材质。

      波纹管密封加常规密封，完全杜绝填料泄漏。

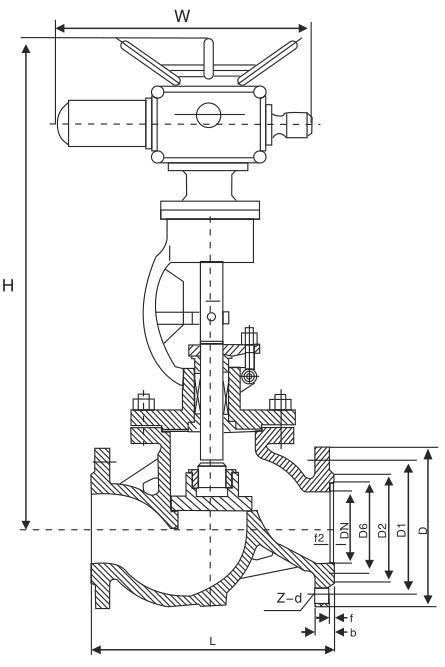

　　电动波纹管截止阀主要外形尺寸、连接尺寸：

公称压力1.6MPa
DN	L	D	D1	D2	b	n-Φd	H
50	230	160	125	100	16	4-18	645
65	290	180	145	120	18	4-18	690
80	310	195	160	135	20	8-18	715
100	350	215	180	155	20	8-18	770
125	400	245	210	185	22	8-18	780
150	480	280	240	210	24	8-23	810
200	600	335	295	265	26	12-23	967
250	650	405	355	320	30	12-25	1143
300	750	460	410	375	30	12-25	1292
